W trakcie realizacji

SAIR v1
Swarm Autonomous
Intelligence Robot

Pierwszy robot KN SWARM - miniaturowa platforma mobilna zaprojektowana do pracy w roju. Eksperymentalna jednostka, na której testować będziemy algorytmy inteligencji zbiorowej.

🔧 Hardware
💻 Firmware
🧠 Swarm AI
📅 2026 – w toku
Aktualny status: Wersja V0.0 ma gotowy model CAD platformy jezdnej oraz schemat prototypowej płytki sterującej (rev. 0.1). Układ zasilania jest już złożony w montażu THT. Trwają prace nad oprogramowaniem - pierwsze testy jezdne planujemy po skompletowaniu prototypu.

O projekcie

SAIR v1 (Swarm Autonomous Intelligence Robot, wersja 1) to fundament całej działalności badawczej KN SWARM. Bez fizycznej platformy nie możemy testować algorytmów - dlatego budujemy własnego robota od podstaw.

Nazwa ma drugie dno: Swarm AiR - rój Automatyki i Robotyki, kierunku, na którym studiuje większość z nas.

Projekt łączy w sobie mechanikę, elektronikę i oprogramowanie. Każdy z tych obszarów jest realizowany przez dedykowany podzespół koła, co samo w sobie jest ćwiczeniem pracy rojowej: wiele jednostek, jeden cel.

Rozwój prowadzimy wersjami. V0.0 to platforma trójkołowa napędzana dwoma silnikami DC z enkoderami - najprostszy układ, na którym da się sprawdzić odometrię i sterowanie, zanim dołożymy kolejne czujniki.

Model CAD

Ramę zaprojektowaliśmy pod serwisowanie: głównym elementem nośnym jest płaska platforma, do której przykręcono silniki, przednie koło podporowe i obudowę baterii. Płytki elektroniczne stoją nad nią na dystansach, w piętrowym rusztowaniu - każdą można wyjąć bez rozbierania reszty robota. Części konstrukcyjne drukujemy w 3D z ABS.

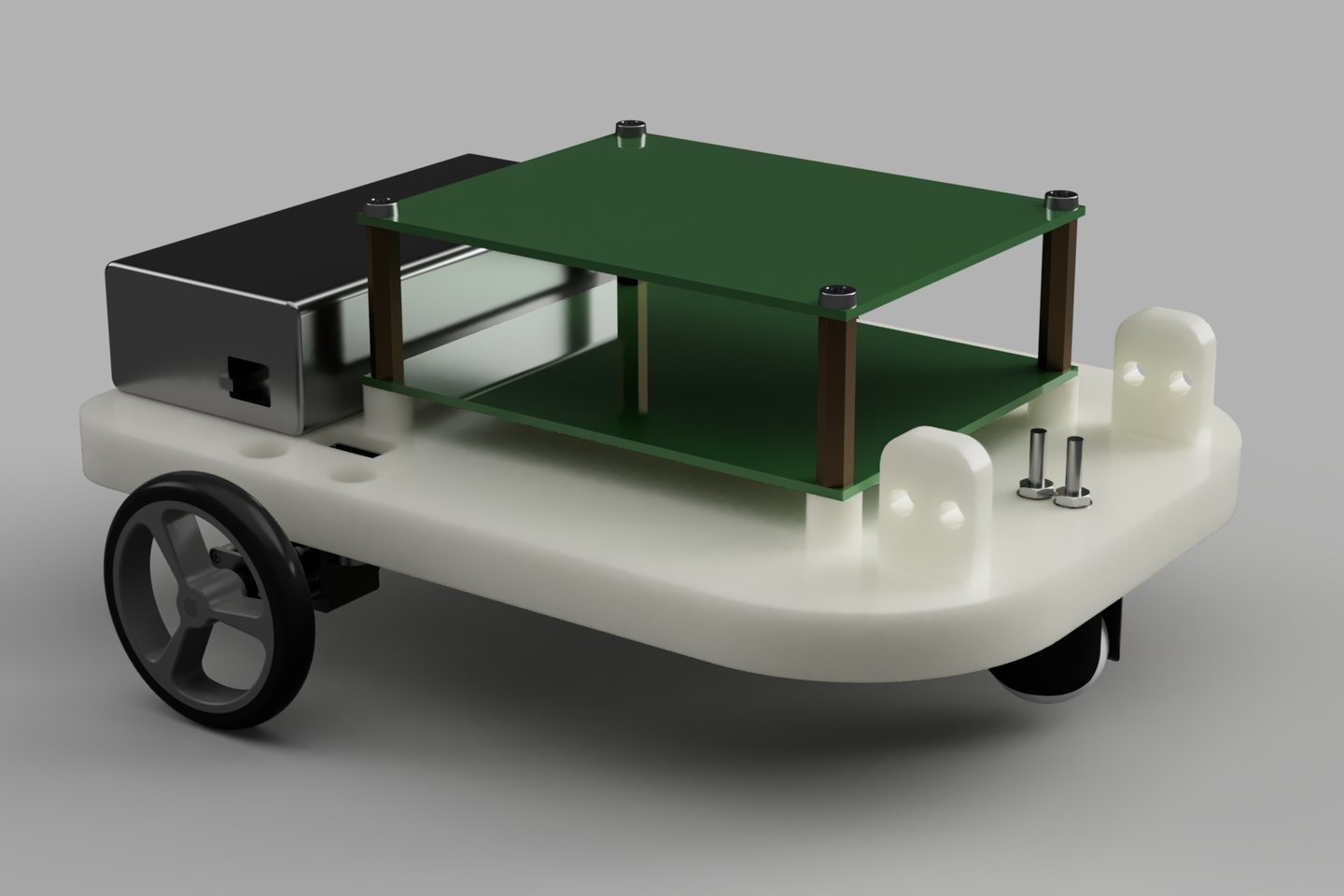

Render CAD robota SAIR v1 z boku: biała drukowana platforma na dwóch kołach napędowych, nad nią dwie zielone płytki na dystansach, z lewej czarna obudowa baterii
Model CAD - widok z boku

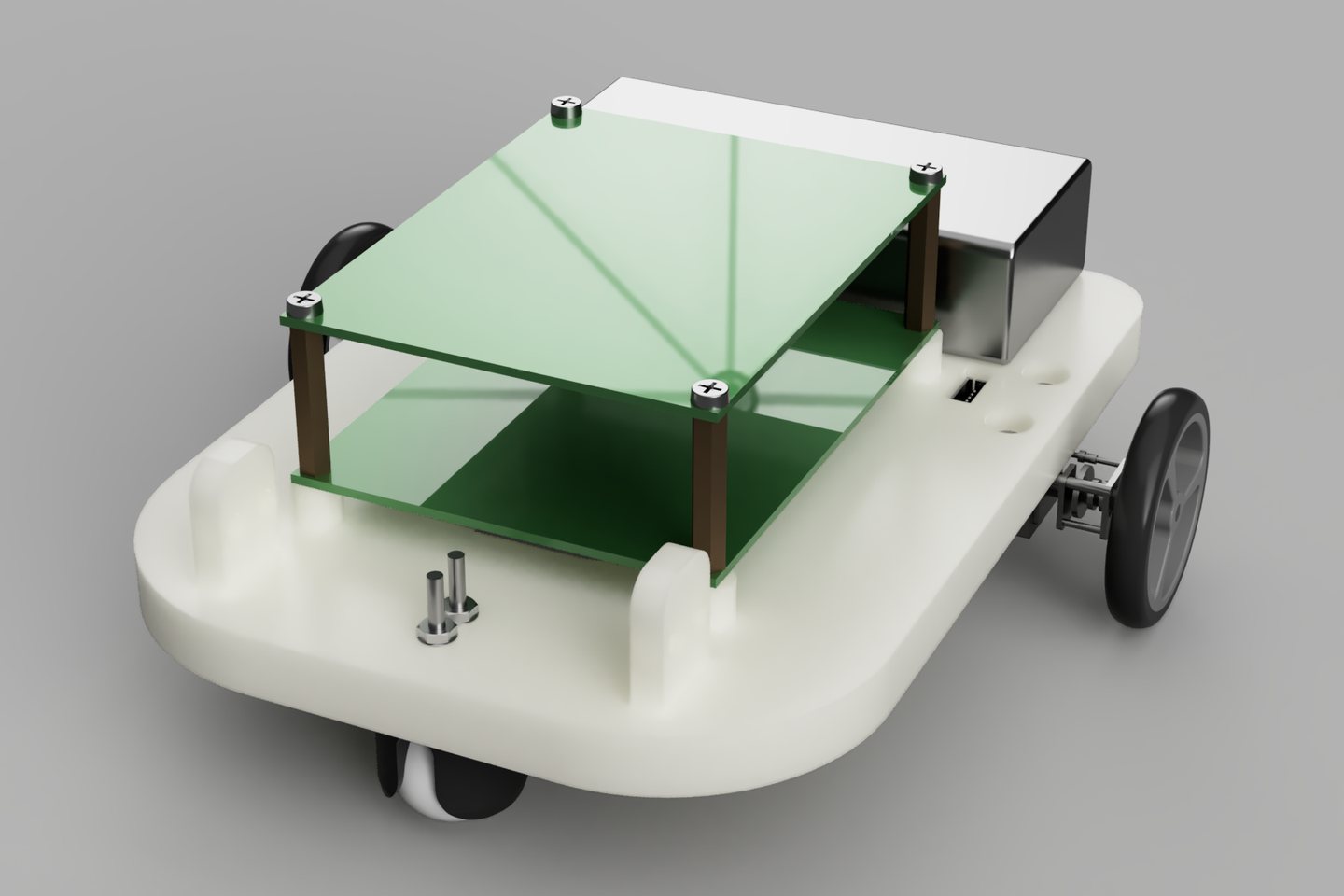

Render CAD robota SAIR v1 od góry: piętrowe rusztowanie płytek na czterech dystansach, koło napędowe z przekładnią N20 i przednie koło podporowe
Model CAD - widok z góry

Założenia projektowe

Rozwiązania techniczne

Poniższe parametry opisują wersję V0.0 - prototyp, na którym uczymy się procesu inżynieryjnego. Część rozwiązań na pewno jeszcze się zmieni; każdą zmianę odnotujemy w numerze wersji i tutaj.

Konstrukcja mechaniczna

Układ jezdny
Trójkołowy - dwa koła napędowe i przednie koło podporowe
Wymiary ramy
120 × 166,5 mm (bez kół)
Gabaryty z kołami
160,5 × 166,5 mm
Materiał
Druk 3D z ABS
Montaż elektroniki
Piętrowe rusztowanie płytek na dystansach
Projekt
Fusion 360

Napęd

Silniki
2 × Waveshare N20 (DCGM-N20-12V-EN-200RPM), przekładnia metalowa
Napięcie znamionowe
12 V DC
Prędkość jałowa
200 obr./min
Przełożenie
1:150
Moment blokujący
≥ 1,2 kg·cm
Enkodery
Magnetyczne, Halla - 1050 PPR na wale wyjściowym (7 PPR × 150)

Elektronika

Mikrokontroler
ESP32-S3 (DevKitC-1) - logika 3,3 V, radio na pokładzie
Sterownik silników
TB6612FNG - dwukanałowy mostek H, sterowanie PWM
Czujnik odległości
VL53L0X - pomiar Time-of-Flight, magistrala I²C
Płytka
Prototypowa płytka układu sterowania, rev. 0.1 - projekt w KiCad, montaż THT

Zasilanie

Ogniwa
2 × 18650 Li-ion w układzie 2S - 8,4 V
Ochrona
Moduł BMS 2S 20 A - monitorowanie pracy pakietu
Ładowanie
Dedykowany moduł ładowarki na płytce zasilania
Szyna silników
8,4 V prosto z pakietu, przez BMS
Szyna logiki
5 V z przetwornicy step-down

Harmonogram
